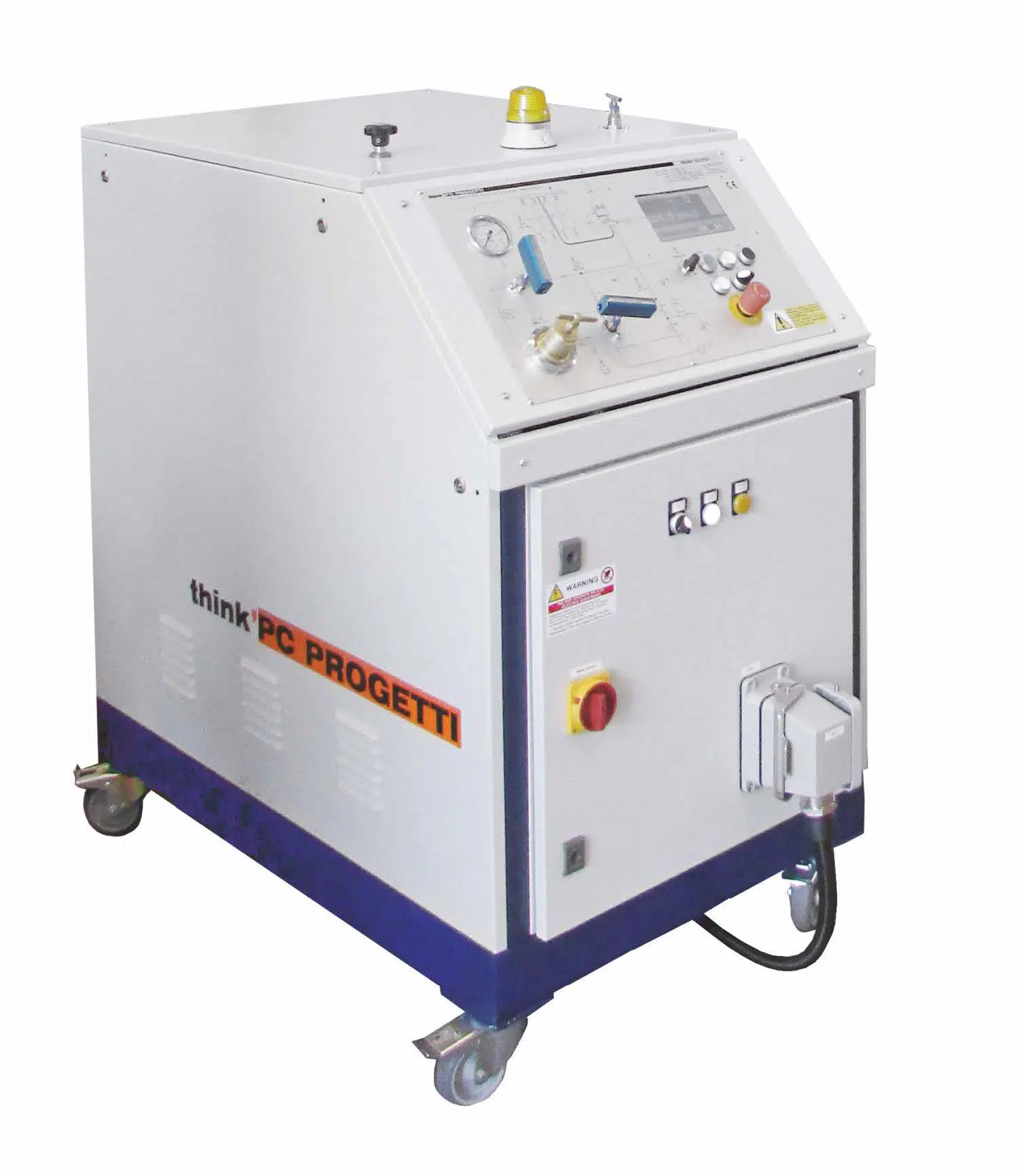

SKMA-100/cryo
skid di pressurizzazione per test a gas criogenico
Skid di pressurizzazione ad elio per prove di perdita a temperatura criogenica.
Sono incluse 5 sonde di misurazione locale della temperatura.
Il test viene eseguito come richiesto dallo standard BS-6364.
Un canale di interfaccia seriale permette all’utente di collegare un personal computer al software di certificazione TestREC-CRYO installato.
*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)
- Max Working pressure N21050 bar
- Min Working pressure N20.5 bar
- GAS Booster opt150:1
- Process valve"Metal to metal" needle valve & "soft seat" bypass valve
- Process styleBidirectional
- HP Fluid allowedHelium (He)
- Control systemManual valve & Electrical lighted pushbuttons installed on graphical synoptic panel
- Pressure measure4-20mA Pressure transmitter+7-seg Digital Display
- Temperature measureN°5 TC K type & 7-seg Digital Display
- Ref. StandardBS-6364 (CRYO TEST)
- Serial InterfaceRS-485 MODBUS PROTOCOL
- Certification softwareTestREC - CRYO
- Seat leakage detection GASVolumetric bubbler
- Process ConnectionsMP 1/4"
- Service air supply7bar @ 2000 L/min Other available on request
- Electrical supply2Ph+T 220V@50Hz 1KW Other available on request
- Dimensions (mech)700(L) x 1120(D) x 1120(H)
