BO45-2CV/2000

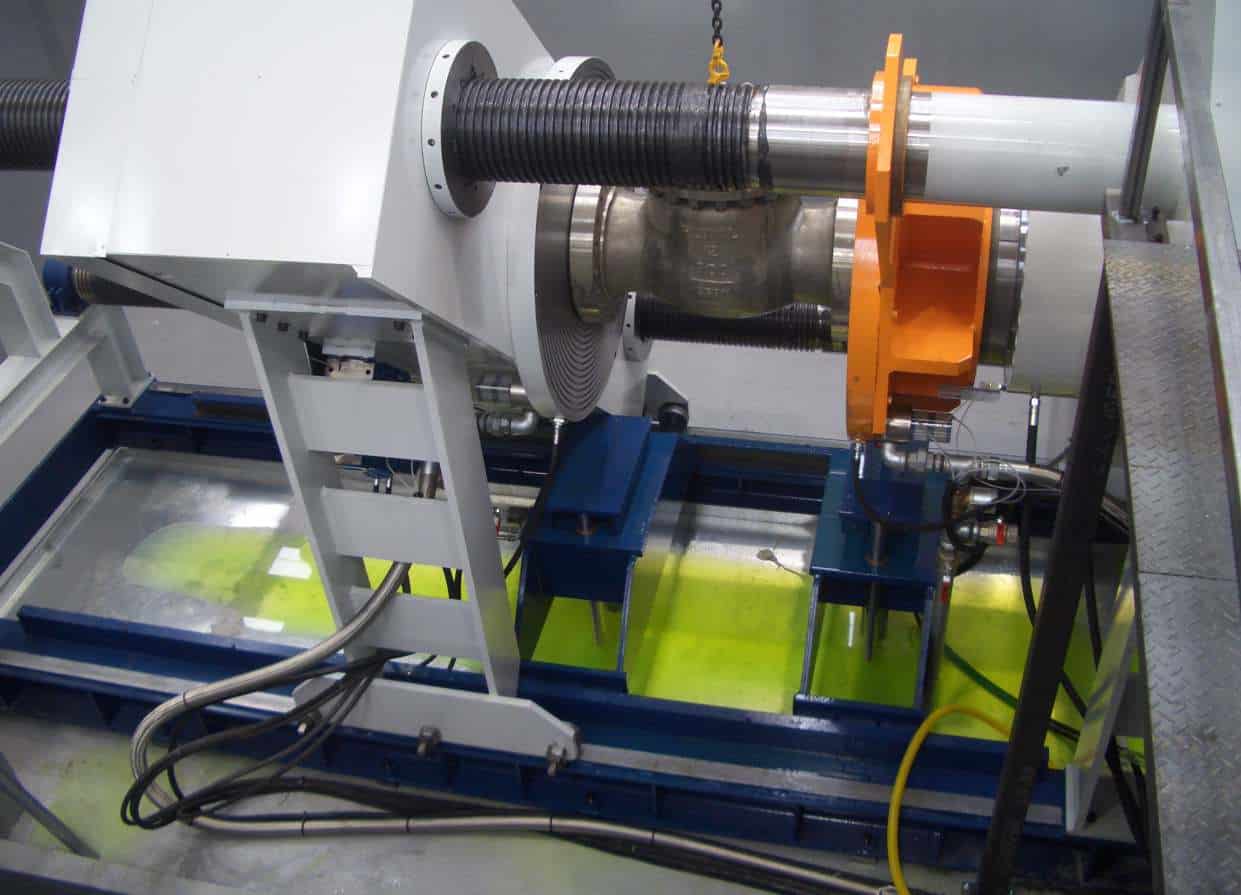

Banco prova orizzontale con serraggio COMBINATO. Sono disponibili entrambe le modalità di serraggio: bore plug e serraggio a pressione proporzionale.
Il ponte di reazione mobile è mosso da due colonne filettate che assicurano la completa assenza di forze esterne sul corpo delle valvole e da un cilindro idraulico con o senza controllo proporzionale.
Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse.
Un serbatoio d’acqua è installato nel basamento come riserva d’acqua per le procedure di prova.
Si possono installare set completi di misuratori di portata (vedi opzione) per eseguire prove di tenuta della sede sulle valvole di controllo.
Il banco prova è controllato da uno skid di pressurizzazione SKA-1000; per avere maggiori informazioni su di esso consultare le schede tecniche dedicate.
L’impianto potrebbe essere completato con diverse opzioni e accessori, si prega di contattare il nostro ufficio vendite per avere maggiori informazioni.
*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)
- Reaction force2000 TON (10% minimum press clamping) (See working limits table)
- Valve length max2900mm
- Valve length min0mm
- Column inner clearance2100mm

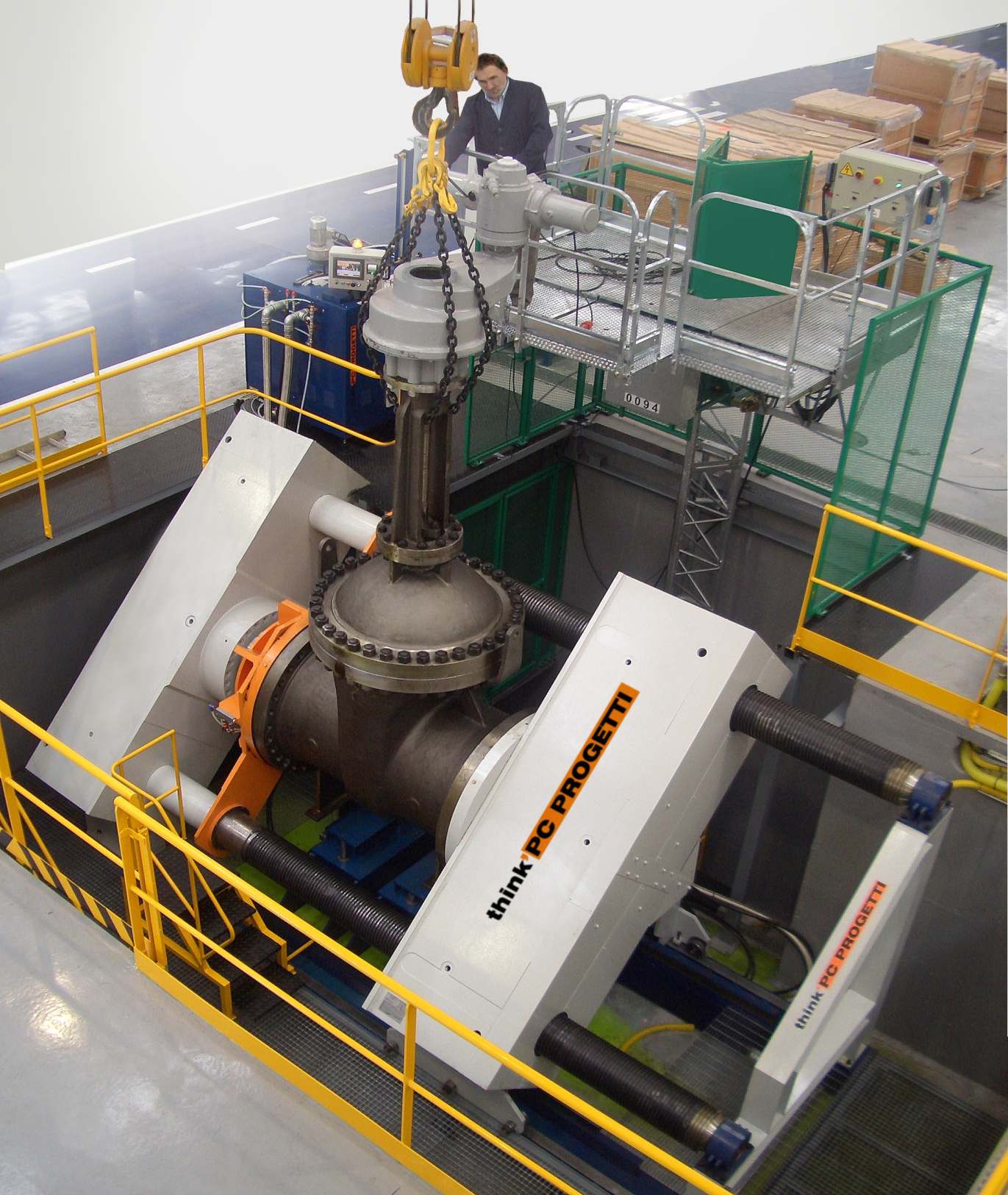

- Flow axes height2070 mm from the ground – 45° inclination from the ground
- Basement water vessel2000 Liters
- Lifters2x20 TON
- Terminations allowedBW, SW, RF, RJ
- Clamping styleType 3Combined Inner radial clamping & Pressing clamping with Proportional control.
- Dimensions6000(L) x 3000(P) x 3570(H)(Mechanical structure)
