BV-PMMV/100SH

Category:

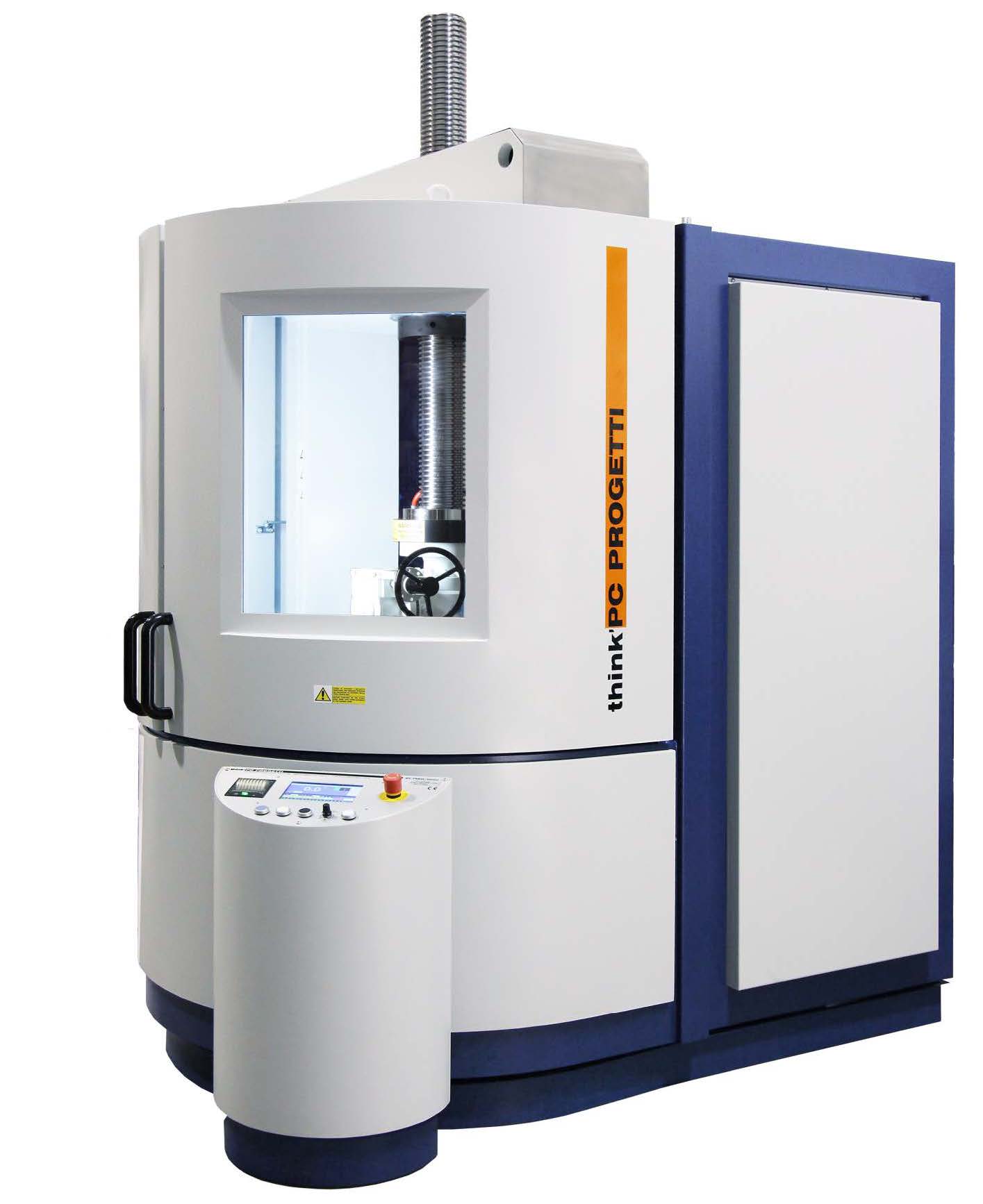

Ponte mobile con serraggio universale

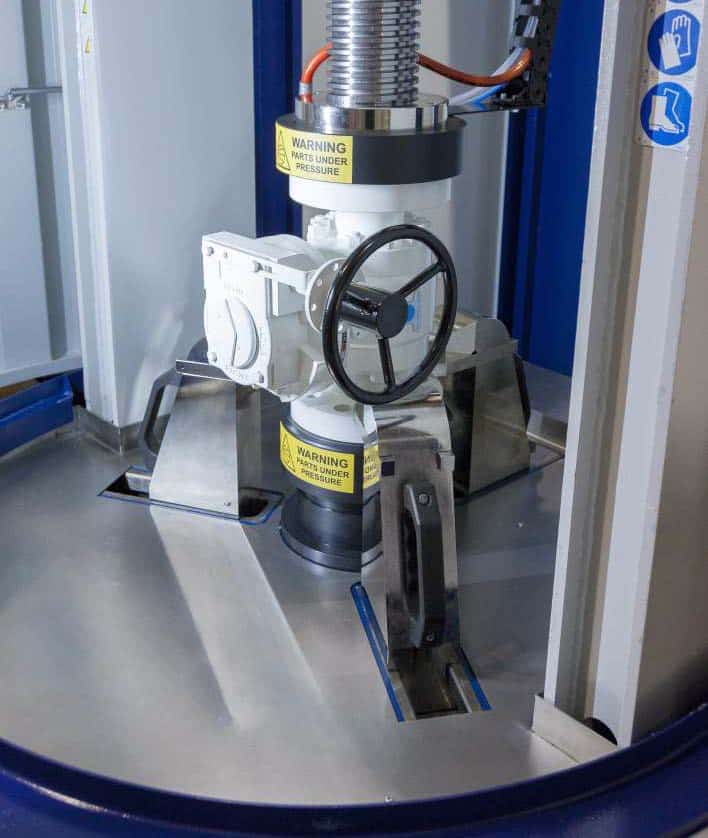

Banco prova verticale con serraggio universale; tutti i tipi di terminazione della valvola sia diritte che a 90° possono essere serrate.
In caso di serraggio a pressione, la forza è automaticamente controllata in proporzione alla pressione dell’acqua all’interno della valvola e il carico risultante è ridotto al minimo.
Il ponte mobile permette il carico verticale della valvola con una gru.
Nel basamento c’è un serbatoio d’acqua e uno esterno potrebbe essere aggiunto come opzione.

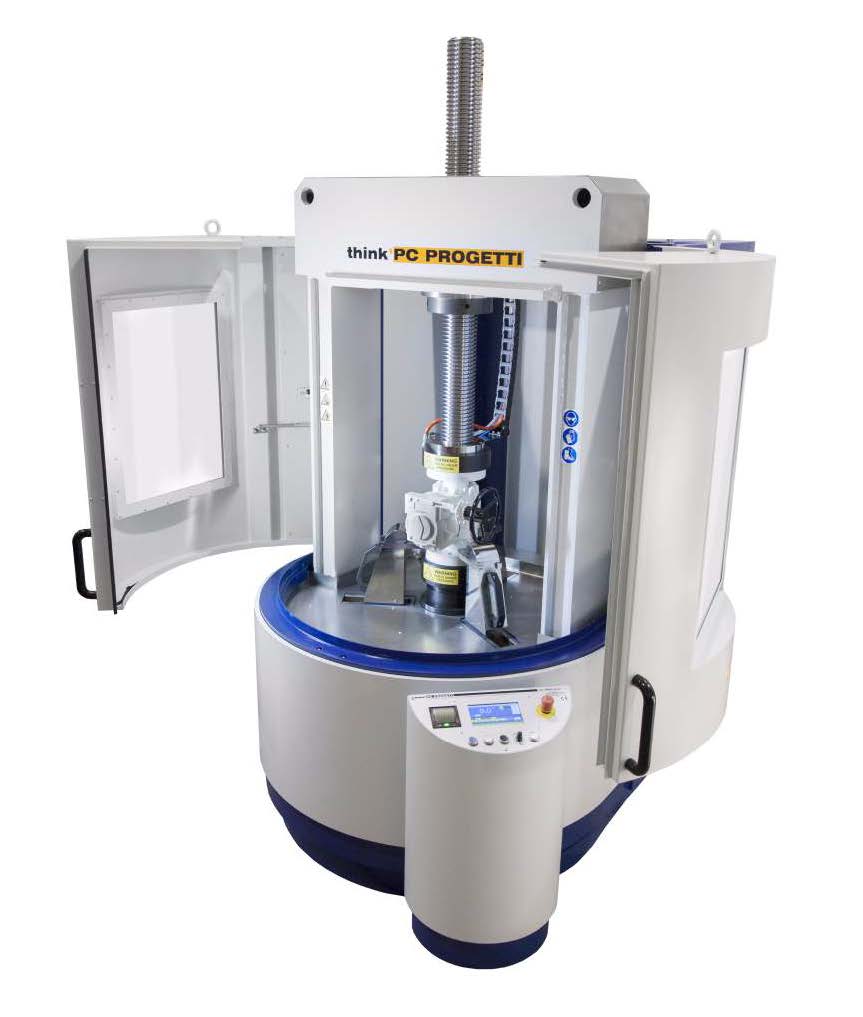

Un sistema di carenatura che circonda l’intero banco garantisce la sicurezza dell’operatore durante il test.

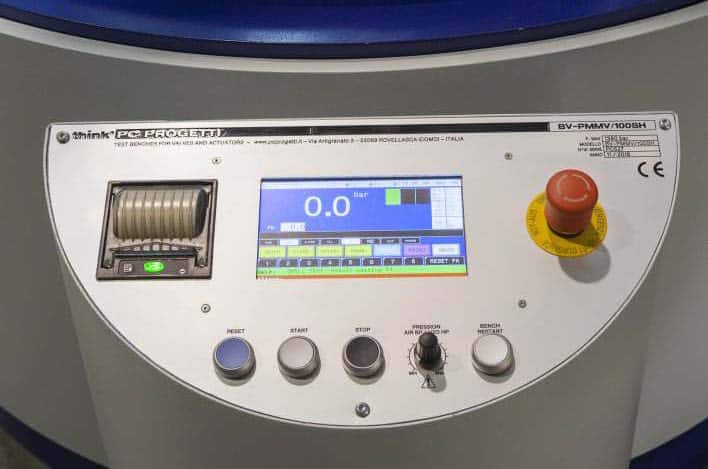

L’attrezzatura può essere resa autonoma tramite una console di controllo oppure può essere aggiunto qualsiasi skid di pressurizzazione standard (classe SKA).

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force100 TON (see working limits table)
  • Valve length max700 mm
  • Valve length min0 mm
  • DN min-maxDN ½" - 12" (on request up to 24")
  • Max valve flange diameterØ 530 mm
  • Loading height910 mm
  • Basement water vessel220 Liters
  • Terminations allowedALL
  • Clamping styleType 4 - universal
  • Press Clamping force controlAutomatic within 10%-100% interval, proportional to hydrostatic pressure inside the valve untder test.
  • Dimensions (mech)1420 (L) x 2000 (D) x 3110 (H)
