BV-M/40-LAB

Banco prova per officina mobile containerizzata per calibrazione di valvole PSV

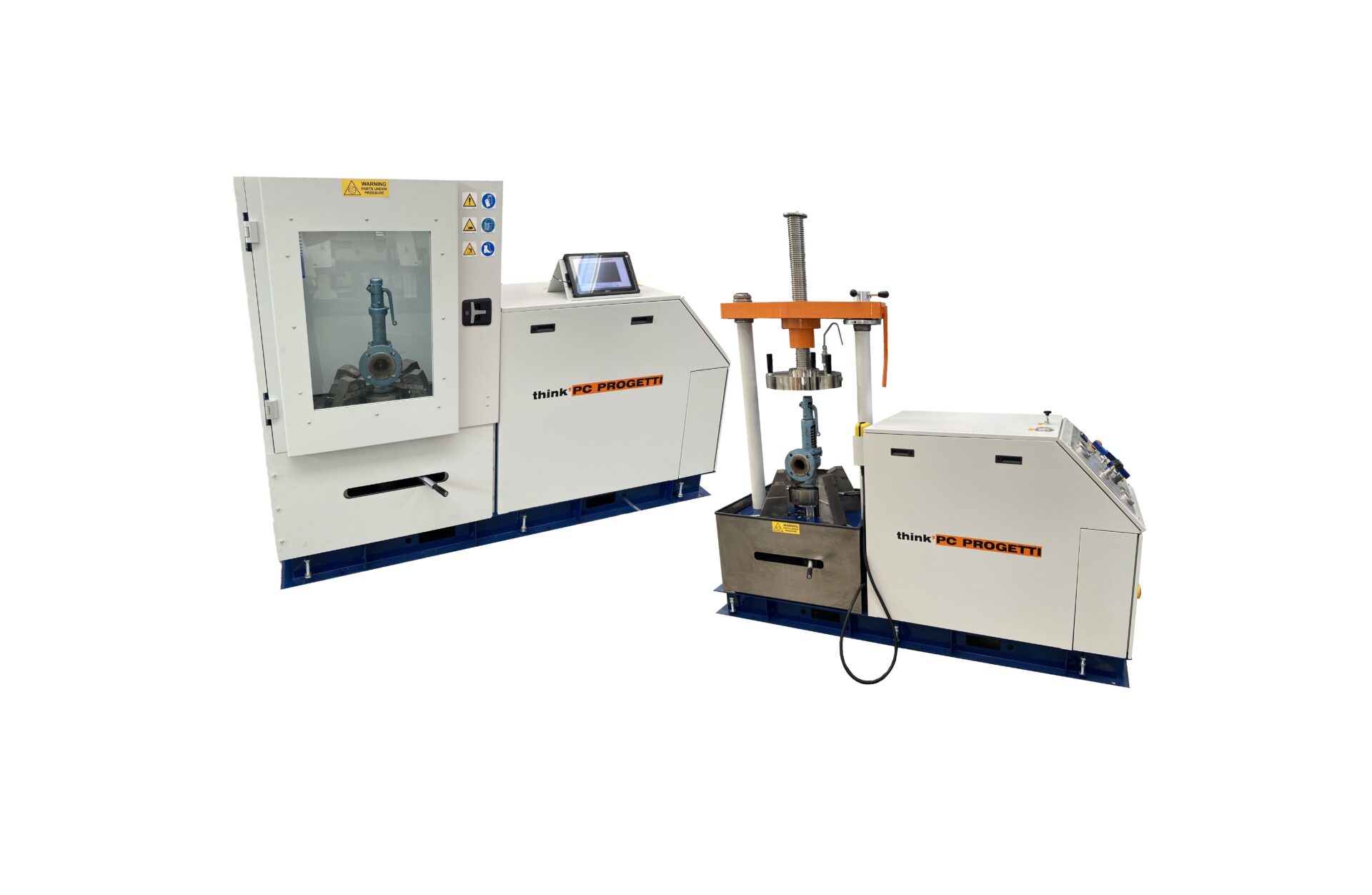

Il sistema presenta un design compatto e tutto-in-uno che ottimizza lo spazio interno di un container, facilitando le attività di manutenzione aggiuntive e offrendo ampio spazio per gli operatori per accedere e lavorare con facilità all’interno del container. È progettato per testare valvole fino a 8 pollici di diametro e con una pressione di esercizio fino a #300, con una pressione massima di lavoro di 1050 bar per test sia GAS che IDROSTATICI. Per migliorare la sicurezza degli operatori durante i test ad alta pressione, il banco prova è dotato di uno scudo antiproiettile che rispetta gli standard europei, garantendo il massimo livello di protezione per il personale. Il laboratorio è equipaggiato con un avanzato sistema di controllo che include un’interfaccia intuitiva che supporta le procedure standard API per la verifica delle PSV, facilitando la raccolta dei dati. Supporta anche la memorizzazione di video di prova ed immagini di riferimento sotto il codice o numero di serie (SN) della valvola. È possibile generare, stampare od esportare un rapporto di prova completo utilizzando il nostro software di certificazione **TestREC®**, che funziona su un robusto tablet PC in ambiente Windows®. Questo sistema può essere completamente integrato con un database LAN o CLOUD. I sensori ad alta precisione forniscono rapporti di calibrazione della valvola molto precisi, e l’intero setup di test può essere personalizzato con diverse opzioni di processo per soddisfare le esigenze specifiche del team di manutenzione. Il banco prova può essere fornito con un set completo di accessori di serraggio, inclusi gli strumenti per il test delle valvole diritte (valvole di arresto e di controllo) e per il collaudo bidirezionale della pressione tramite il serraggio della valvola

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force 4-40 TON
  • Valve kind allowed Pressure Safety Valve
  • Valve range1/2" - 8" (See Workin limits below)
  • Flange siameter thicknessØ80 - Ø390 mm
  • Flange thickness30 - 100 mm
  • Nr. of claws4 (placed 120° - 60° angle each other)
  • Seal type Flat (O-ring seal on flange face)
  • Basement water vessel100 Liters
  • Seals adaptorsRF flange valve range 1/2" - 8" #600
  • RTJ flange adaptors - API 10000
  • NPT threaded ports
  • Dimensions (mech)2255 (L) x 805 (D) x 1654 (H)
